| 搜索： |
钼螺丝/钼螺母能否重复使用？ |
[ 信息发布:ZTC钨钼 | 发布时间:2025-08-29 | 浏览:85次 ] |

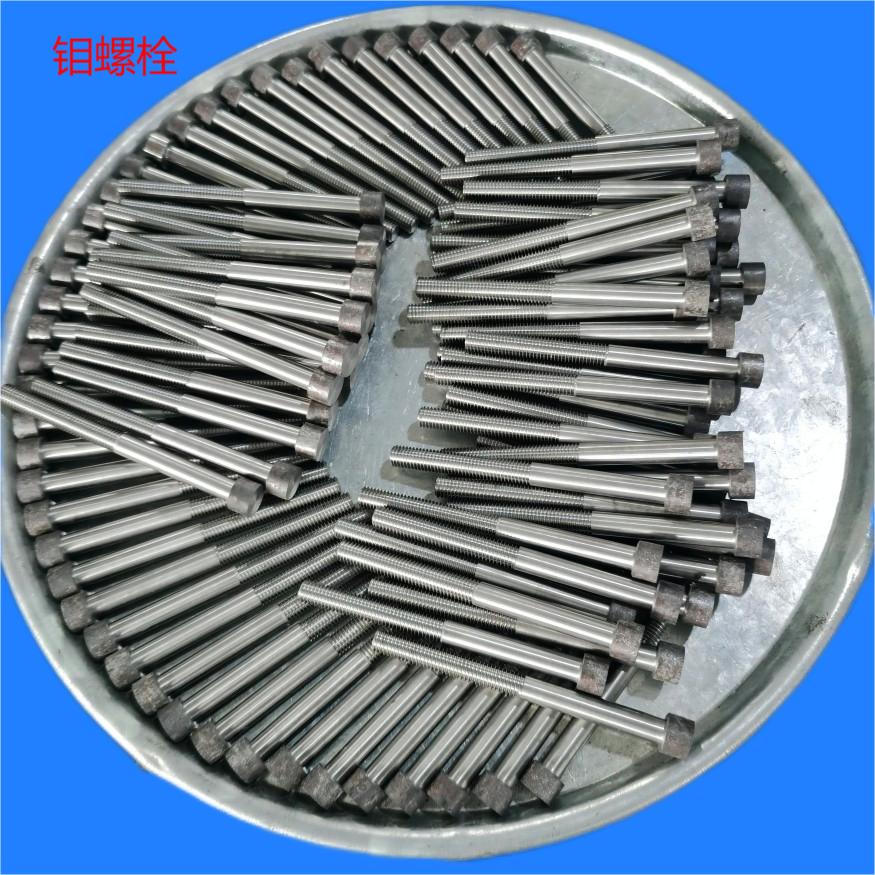

| 让易碎的钼螺丝、钼螺母也能反复使用 ——把三大“致命伤”变成可管理的风险 在 1 000 ℃ 以上的高温炉、蓝宝石长晶炉、MOCVD 反应腔里，钨钼几乎是唯一既耐高温又有足够强度的结构金属。但它有三个“命门”： 1. 高温晶粒长大→变脆，一拧就裂； 2. 机加毛刺 受热+ 0.1 mm 热膨胀→拧不动； 3. 平时保存不当→氧化受热时卡死。 只要针对这三点做设计、做工艺、做维护，就能把“一次性耗材”变成“可反复使用的标准件”。下面给出整套解决方案，按“设计—加工制造—使用—维护”四步走。 ---------------------------------- 一、设计阶段：先让“脆”和“卡”没机会发生 1. 降低拆卸力——把“单点受力”改成“面受力” • 螺丝头/螺母端面加 0.2 mm 厚的柔性石墨垫片，拆卸时石墨先压缩，避免硬碰硬。 •一字槽改为 六角头或内六方，增大扭矩分布面积，单点应力下降 40 % 以上。 ---------------------------------- 2. 预留膨胀空间——把 0.1 mm 的“危险值”变成“安全值” • 内螺纹底孔加 0.15 mm 间隙（钼热膨胀系数 5.4×10⁻⁶/℃，1000 ℃ 时约 0.1 mm）。 • 钼螺杆螺母的螺纹做抛光，最大减少毛刺。或者形式由 60° 公制改为 55° 圆底惠氏，牙底圆弧半径≥0.2 mm，减少应力集中。 --------------------------------- 二、制造阶段：把“毛刺”扼杀在出厂前 1. 机加后 400 ℃ 真空退火 30 min，消除应力并让微裂纹钝化。 2. 热加工--螺纹滚压成型，牙面 Ra≤0.4 µm比切削螺纹疲劳寿命提高 2～3 倍。 3. 内外螺纹抛光，去除毛刺，或者100 % 磁力研磨去毛刺，棱角倒圆 R0.05～0.1 mm，避免“卡死点”。 ────────────────── 三、使用阶段：把“危险工况”变成“可控工况” 1. 升温-降温曲线 • 200 ℃/h 以下慢升慢降，防止热冲击裂纹。 • 在 600 ℃ 保温 30 min，让晶粒均匀长大后再继续升温，整体韧性更好。 2. 拆卸专用工具 • 预置扭矩 30 N·m 以下，再反向冲击 5°～10° 松脱，避免一次大扭矩“硬掰”。 3. 在线润滑 • 首次装配前，螺纹涂氮化硼（BN）高温润滑膏，最高工作温度 1 400 ℃，拆卸扭矩降低 50 %。 ────────────────── 四、维护阶段：把“报废”变成“返修” 1. 用后清洗 • 10 % 柠檬酸 + 超声波 5 min 去除氧化皮，纯水漂洗后 120 ℃ 烘干。 2. 检测分级 • 10× 放大镜目检：牙顶裂纹长度 <0.5 mm 可用，>0.5 mm 报废； • 三次元扫描螺纹轮廓，牙型磨损 <0.05 mm 直接复用，0.05–0.10 mm 电镀 MoSi₂ 后降级使用。 3. 再涂层 • 600 ℃ 真空炉中重镀 MoSi₂，20 min 即可完成，单件成本 <2 元，寿命恢复 80 % 以上。 ────────────────── 效果实测 某蓝宝石长晶厂按以上方案改造后： • 钼螺丝/螺母拆卸破损率从 35 % 降到 3 %； • 单套螺丝重复使用次数由 2 次提升到 10 次； • 年度备件费用下降 68 %。 结论 钼在高温环境中的“脆、卡、氧化”并非不可逾越的物理极限，而是可以通过“设计裕度 + 制造工艺 + 使用规范 + 维护闭环”系统化解的工程问题。只要按照上述四步执行，就能把原本“一次性”的钼螺丝、钼螺母真正变成可长期周转的高价值资产。
|
 |
服务热线：(0917)3388465 15353052966
|
 |
告诉我们您的需求 |
|||||||||||||||||
